PX12-W04PC
PX12-W04PC
电感式接近传感器
PX12-W04PC

  • 有上端检测/前端检测

  • 可安装在任何地方

  • 安装孔增加金属环

  • 备有耐弯曲电缆型

  • 保护等级IP67

产品咨询
概述
种类
技术参数

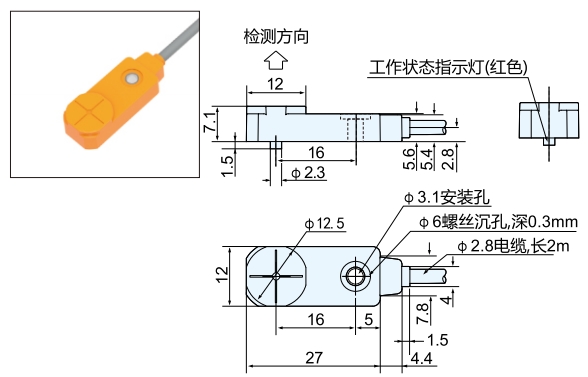

尺寸图

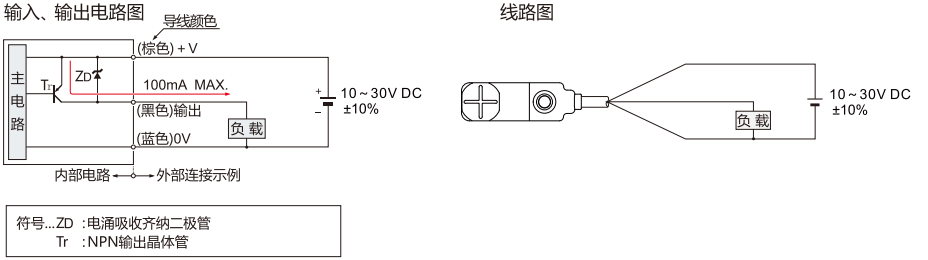

接线图
配件
下载
安装方式
有上端检测/前端检测
可安装在任何地方
传感器只有指尖大小，不受安装空间的限制
安装孔增加金属环
安装孔带有金属环，可放心使用安装，避免过紧而损坏传感器
备有耐弯曲电缆线
耐弯曲性能提高10倍（与以往对比）。最适用于机器人手臂等的可动部
保护等级IP67
实现了IP67保护构造，优异的耐水和耐油性能
规格形状检测距离NPN型PNP型输出动作
上端检测1705909526736841.png2.5mmPX08-W02NOPX08-W02PO常开
PX08-W02NCPX08-W02PC常闭
前端检测1705909763455455.pngPX08-H02NOPX08-H02PO常开
PX08-H02NC
PX08-H02PC常闭
上端检测1705909954530583.png3mmPX10-W03NOPX10-W03PO常开
PX10-W03NCPX10-W03PC常闭
上端检测1705909969465969.png4mmPX12-W04NOPX12-W04PO常开
PX12-W04NCPX12-W04PC常闭
前端检测1705909982817370.pngPX12-H04NOPX12-H04PO常开
PX12-H04NCPX12-H04PC常闭
上端检测1705910001803621.png5mmPX15-W05NOPX15-W05PO常开
PX15-W05NCPX15-W05PC常闭
前端检测1705910036255389.pngPX15-H05NOPX15-H05PO常开
PX15-H05NCPX15-H05PC常闭



检测面上端检测型
最大工作距离4mm±10%
稳定检测范围0~2mm
标准检测物体( 铁)20x20x1mm
可检测物体磁性金属
应差检测距离的10%以下
重复精度0.04mm以下
电源电压DC12~24V纹波 (p-p) 10%以下 (DC10~30V)
消耗电流15mA以下
控制输出NPN开路集电极晶体管                                                    PNP开路集电极晶体管
最大流入电流: 100mA                                                     最大源电流:100mA
外加电压: 30V DC以下(输出和OV之间)                     外加电压: 30V DC以下(输出和+V之间)
剩余电压:1.5V以下(流入电流为100mA时)               剩余电压: 2V以下(源电流为100mA时)
 0.4V以下(流入电流为16mA时)                                   1V以下(源电为16mA时)
输出动作0:常开 C: 常闭，请在型号“□”处注明进行选择
最大反应频率500Hz
指示灯动作指示灯(红色)
保护回路短路保护，极性反接保护，浪涌保护回路
使用环境温度-25°C~+70C、存储时:-40~+85C
使用环境湿度35~85%RH存储时: 35~95%RH
耐电压AC1,000V 50/60Hz 1min 充电部整体与外壳间
绝缘电阻50MΩ以上 (DC500V兆欧表)充电部整体与外壳间
振动(耐久)10~55Hz上下振幅1.5mm X、Y、Z各方向2h
冲击( 耐久 )500m/s2X、Y、Z各方向3次
温度特性使用环境温度范围内，±23C时检测距离的±8%以内
电压特性使用电源电压的±10 %波动时，±2%以内
保护结构IP67
材质PBT
电缆导线引出型(标准导线长2mm)


PX12-W04PC
直流3线式PNP输出
品名形状型号备注
PX8-W/H型用安装支架




PX-S08另售
PX10-W/H型用安装支架




PX-S10另售


支架尺寸图


选型手册
  • 选型手册
    选型手册
    PX系列 小方型接近传感器
    下载
说明书
  • 说明书
    说明书
    PX系列 小方型接近传感器产品说明书
    下载
CAD
  • CAD
    CAD
    PX系列 小方型接近传感器产品3D数模
    下载
