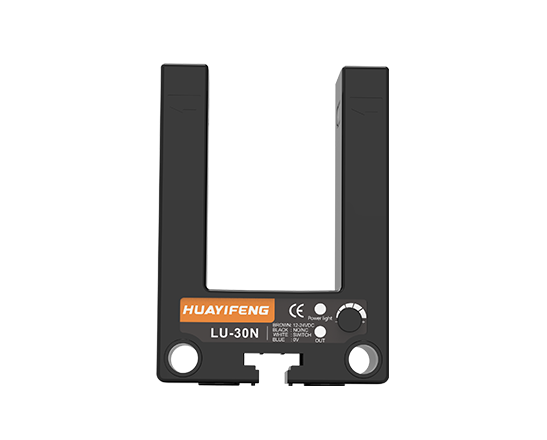

LU30-N
槽型光电传感器
LU30-N
  • 装备有两个独立的输出

  • 抗干扰能力强

  • 槽宽宽度有多种型号选择

  • 平行安装和垂直安装可选

M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种

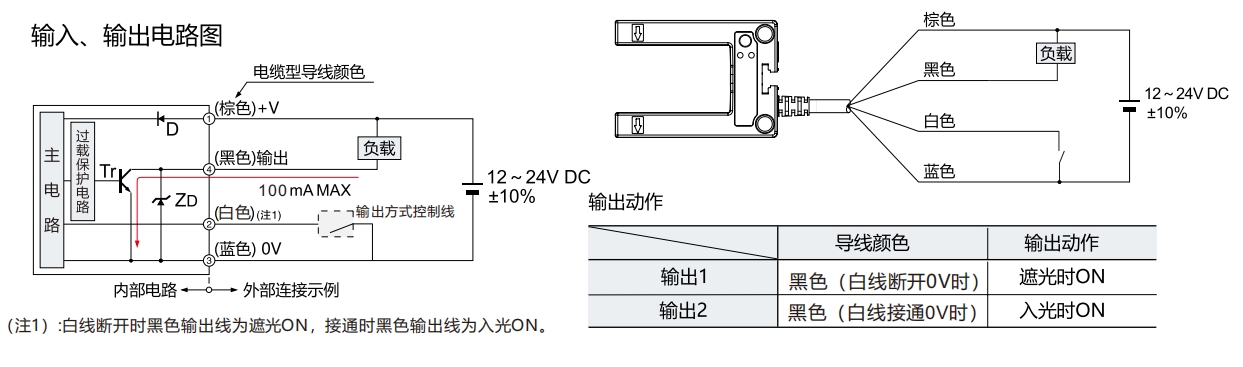

配备有两种输出方式
所有型号均配备两种输出方式,入光时ON/遮光时ON,可根据使用场所的不同,应对不同的输出要求。

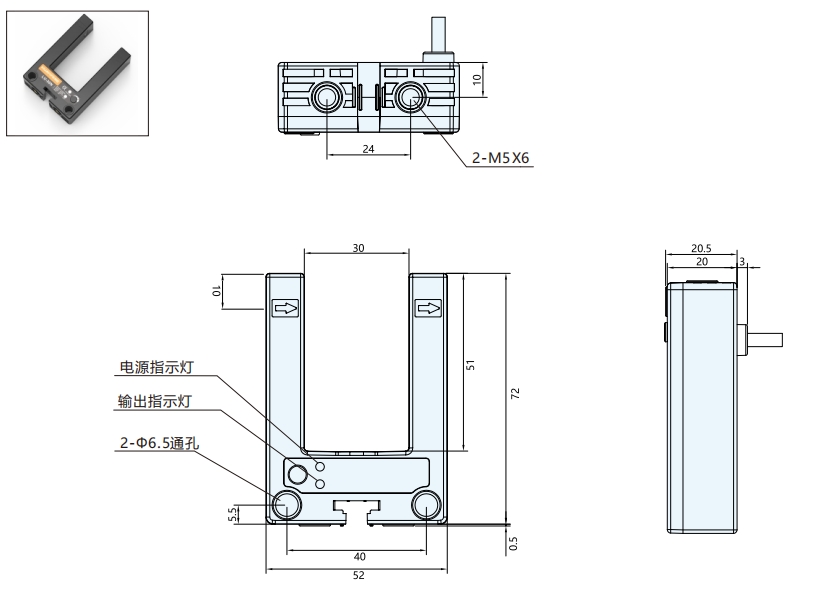

槽宽为30mm
槽宽为30mm,可在自动化设备上进行30mm以内的的范围进行工件有无或到位检测。

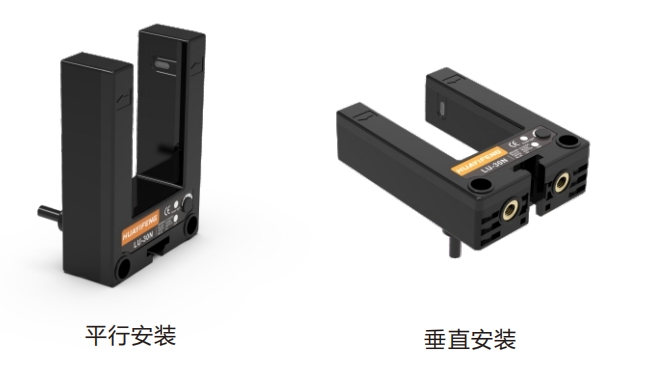

配备两种安装方式
配备两种安装方式(平行安装和垂直安装),可根据设备不同需求进行任意安装。

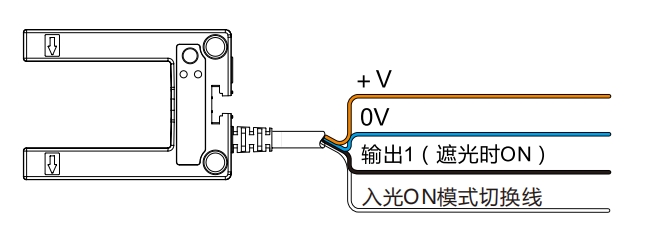

一体式导线引出
标配2m耐曲折PVC电缆。
种类10mm凹槽宽度15mm凹槽宽度30mm凹槽宽度
NPN输出LU-10NLU-15NLU30-N
PNP输出LU-10PLU-15PLU30-P


检测距离30mm凹槽宽度
检测物体φ2mm 以上不透明物体
电源电压(使用电压范围)DC12~24V
动作形态遮光时ON,入光时ON
响应频率※1500HZ
重复精度0.03mm以下
残留电压3V以下(在负载100mA,导线长2M时)
显示灯电源指示灯(绿色);输出指示灯(红色)
光源红外线发光二极管(940nm)
保护回路浪涌保护回路、短路保护、极性反接保护
消耗电流≤28 mA
负载电流≤100mA
环境光源太阳光:10000LX以下;白炽灯:3000LX以下
环境温度-15°C至+55℃℃(无结冰、结露)
环境湿度35~85%RH(不结露)
绝缘阻抗50MΩ以上(DC500V兆欧表)充电部与外壳间
耐电压AC 1000V 50/60Hz 1min充电部与外壳间
振动(耐久)10-55HZ 双振幅1.5mm X,Y,Z各方向2H
冲击(耐久)500m/s².X、Y、Z各方向3次
保护结构IP66
连接方式导线引出型(标准导线长2m)
外壳材质PC


LU30-N
直流4线式NPN输出
