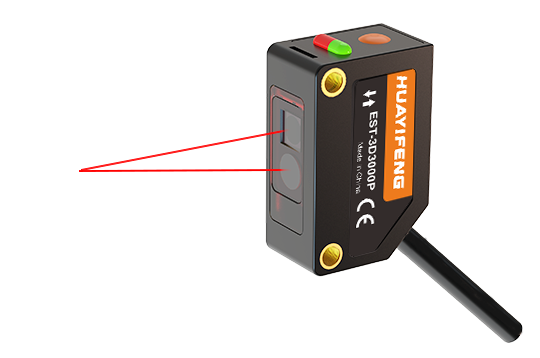

EST-3D3000P
光电/激光传感器
EST-3D3000P
  • TOF的测量方式不受检测材料或表面情况影响

  • 长达3M的感应范围能够应对不同尺寸的工件

  • 狭小空间也能随处安装的紧凑机身设计

  • 简单的设置方式即使是无经验也能轻松上手

M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
TOF的测量方式不受检测材料或表面情况影响
在异色和异物工件流通的生产线上进行生产时,也无需进行调节,即使工件表面有一定高反光或有磨砂不平的材质,也可进行稳定检测。
长达3M的感应范围能够应对不同尺寸的工件
宽感应的范围在流水线中即使物料大小随时变化也可以直接使用,无需更换传感器,节省工时。
狭小空间也能随处安装的紧凑机身设计
31x20x12(mm)的安装尺寸在空间狭小的工位也能及时安装。
简单的设置方式即使是无经验也能轻松上手
通过按键设定的方式进行教导,即使是无经验者也能快速安装调试。
种 类TOF (Time of Flight)
NPN输出EST-3D3000N
PNP输出EST-3D3000P
检测距离0.05~1m @5%反射率
0.05~3m @30%反射率
光点直径约φ2.8mm(距离1m时)
光源激光(波长650nm)Class ll
电源电压9~30V DC
功耗0.6W
输出动作检测时ON/非检测时ON 装备2种输出方式
保护电路短路保护、极性反接、输出反接保护
开关频率1000HZ
响应时间1ms
重复精度t5mm
距离设定调节器按键设定
保护构造IP64
环境温度/湿度工作时:-20~+55℃℃/35%RH~85%RH   存储时:-40℃~+70℃C/35%RH~85%RH
最大负载100mA
耐振动频率10~500HZ  双振幅3mm(MAX.50G)X,Y和Z方向各2小时
耐冲击加速度500m/s²(约50G)   X,Y和Z方向各2小时
材质外壳:PC+ABS;  镜头部:PMMA
线缆φ3.8三芯电缆,长2m
EST-3D3000P

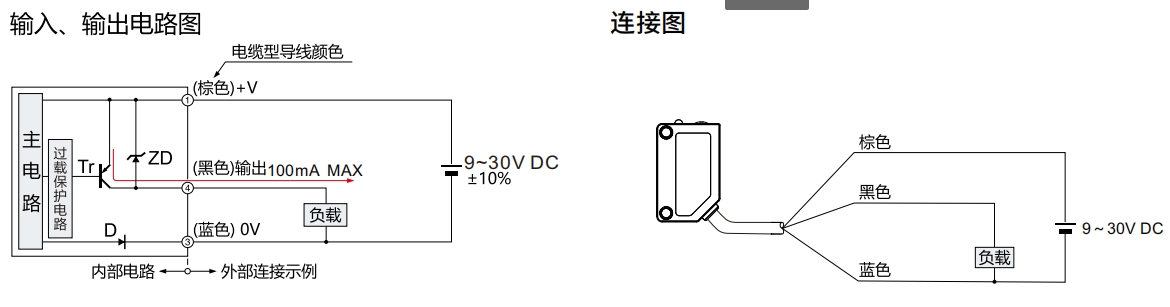

直流3线式PNP输出
选型手册
  • 选型手册
    选型手册
    EST系列TOF型激光传感器选型手册
说明书
  • 说明书
    说明书
    EST系列TOF型激光传感器说明书
CAD
  • CAD
    CAD
    EST系列TOF型激光传感器3D数模
