H3EL□□40-PC
H3EL□□40-PC
安全/区域传感器
H3EL□□40-PC

  • 配备双回路

  • 抗干扰的线同步方式

  • 耐冲击、厚壁、坚固的外壳

  • 多种检测类型

产品咨询
概述
种类
技术参数
尺寸图
接线图
配件
下载
M3螺丝轻松安装！
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
配备双回路
配备两路开关量安全输出，具备安全自检功能，使产品使用安全性更具有保障。
抗干扰的线同步方式
光栅配备线同步检测方式，线同步需绿色同步线联接使光栅抗干扰能力更强。
多种检测类型
根据最小检测物体的大小不同，备有3种类型。
耐冲击、厚壁、坚固的外壳
H3EL产品有着坚固金属外壳，可靠的保护其不受工件碰撞、踩踏等各种冲击。
形状用途图示光轴间距系列


到达危险源的距离较近时，检测体Φ14mm（手指检测）1706241017125043.png10mmH3EL□□10
最常用的标准型，检测体Φ30mm（手检测）1706241113178551.png20mmH3EL□□20
到达危险源的距离较远时，检测体Φ45mm（手臂、脚、身体检测）1706241047534902.png40mmH3EL□□40
检测高度60~1740mm
截面尺寸30x30mm
检测距离4~48个灯，检测距离为6m,50~88个灯，检测距离为5m
光轴数4~88
光轴间距(分辨率)10(15)/20(25)/40(45)mm
红外波长940nm
同步方式线同步
最大功率≤3W
响应时间T=(N+1)X1.2ms(其中N为光轴数量)
供电电压DC 12~24V
输出方式NPN或PNP
输出电流≤150mA
外壳防护等级IP65
工作温度-10~55℃
储存温度-20~70℃C
相对湿度15%~85%
抗撞击10g/20ms
扫描时间T=(N+1)X0.12ms(其中N为光轴数量)


外型尺寸图
H3EL□□40-PC
光轴间距40mm
主体A-E的尺寸

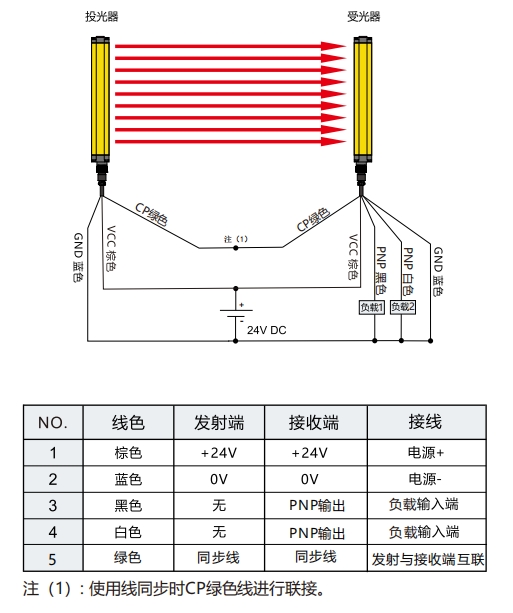

PNP输出
