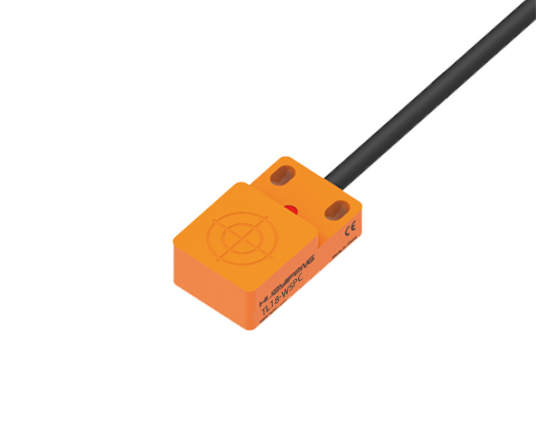

TL18-W5PC
TL18-W5PC
电感式接近传感器
TL18-W5PC

  • 种类齐全

  • 安装简便

  • 耐弯曲电缆

  • 保护等级IP67

产品咨询
概述
种类
技术参数
尺寸图
接线图
下载
种类齐全
产品规格尺寸齐全，可根据安装需求选择型号
品质保障
采用专用IC，使用寿命更长
安装简便
安装简单，可用于高速脉冲发生器、高速旋转控制器等。
成本优势
实现高性能、高性价比的标准接近传感器。
耐弯曲电缆
耐弯曲性能提高10倍(与以往对比)
保护等级IP67
实现了IP67保护构造，优异的耐水和耐油性能
种类形状（mm)检测距离NPN型PNP型输出动作
前面检测1705914822764935.png5mmPL05-NPL05-P常开
PL05-NCPL05-PC常闭
1705914837600978.png5mmTL18-Q5NTL18-Q5P常开
TL18-Q5NCTL18-Q5PC常闭
8mm T：距离增长TLT18-Q8NTLT18-Q8P常开
TLT18-Q8NCTLT18-Q8PC常闭
1705914855898779.png5mmSNO4-NSN04-P常开
SN04-NCSN04-PC常闭
8mm T：距离增长SNT08-NSNT08-P常开
SNT08-NCSNT08-PC常闭
上面检测1705914869394789.png5mmTL18-W5NTL18-W5P常开
TL18-W5NCTL18-W5PC常闭



检测面上面检测型
检测距离5mm±10%
检测物体磁性金属(非磁性金属检测距离减少)
标准检测物体( 铁 )18x18x1mm
应差距离检测距离的10%以下
应答频率500Hz
电源电压10-30VDC
泄露电流0.01mA以下
动作形态NO:常开    NC;常闭
控制输出负载电源电流100mA以下( 残留电压2V以下)
显示灯动作指示灯(红色)
保护回路浪涌保护电路、短路保护、极性反接保护
环境温度动作时:-25-+70%保存时 :-40-85不结冰、不结露)
环境湿度动作时、保存时:各35-95%RH(不结露）
温度的影响温度范围-25-70C，每变化20C时检测距离±10%以内变
电压的影响额定电源电压范围+15%以内波动时，检测距离±1%以内变化
绝缘阻抗50MΩ以上(DC500V兆欧表)充电部与外壳间
耐电压AC1000V50/60Hz1min充电部与外壳间
振动(耐久)10~55Hz上下振幅1.5mmX/Y/Z各方向2
冲击(耐久)500m/S2X、Y、Z方向各10次
连接方式导线引出型(标准2米可延长 )
外壳材质PBT
防护等级IP67


TL18-W5PC
直流3线式PNP输出
