LM13-D30NC
LM13-D30NC
光电/激光传感器
LM13-D30NC

  • 超薄超小型规格

  • 可灵活安装

  • 清晰易见的双色指示灯

产品咨询
概述
种类
技术参数

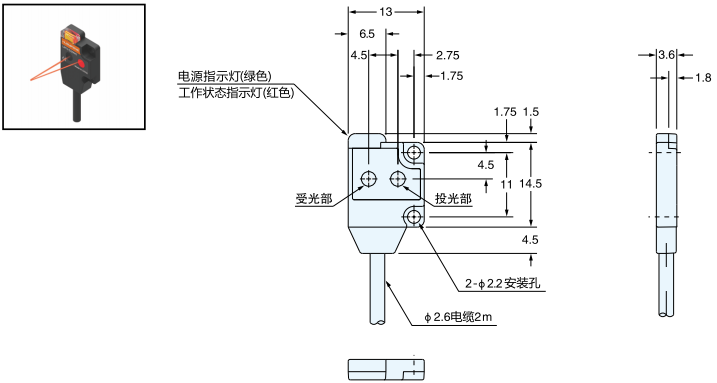

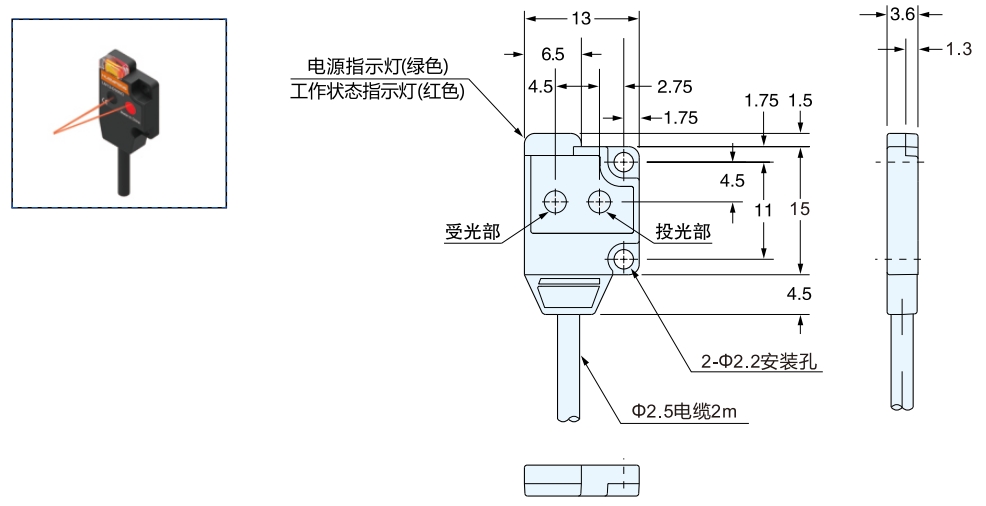

尺寸图

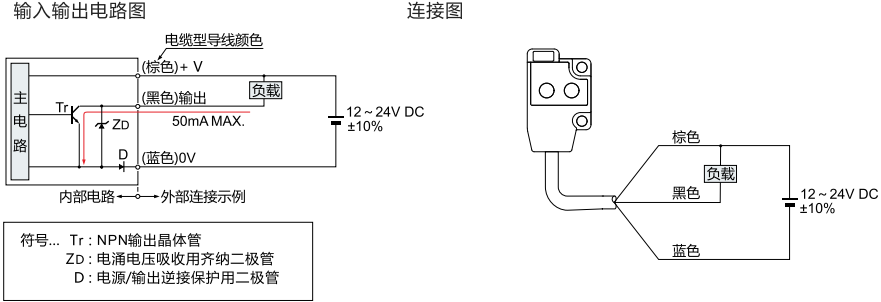

接线图
下载

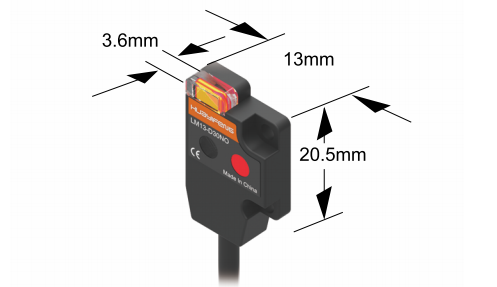

超薄超小型规格
超薄超小型尺寸，只需拥有些许空间，即可随处安装

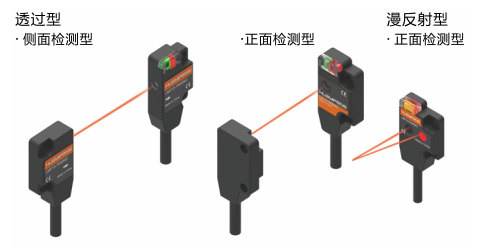

可灵活安装
漫反射型传感器为正面检测型，可像粘在壁面上一样进行使用。对射型传感器备有正面检测型和侧面检测型2种，可灵活安装。

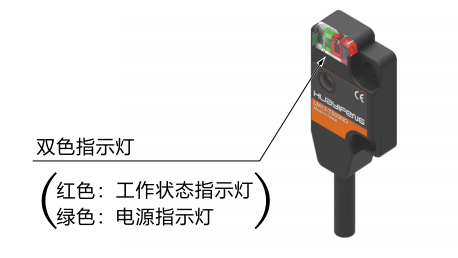

清晰易见的双色指示灯
该规格配备方便的双色指示灯。

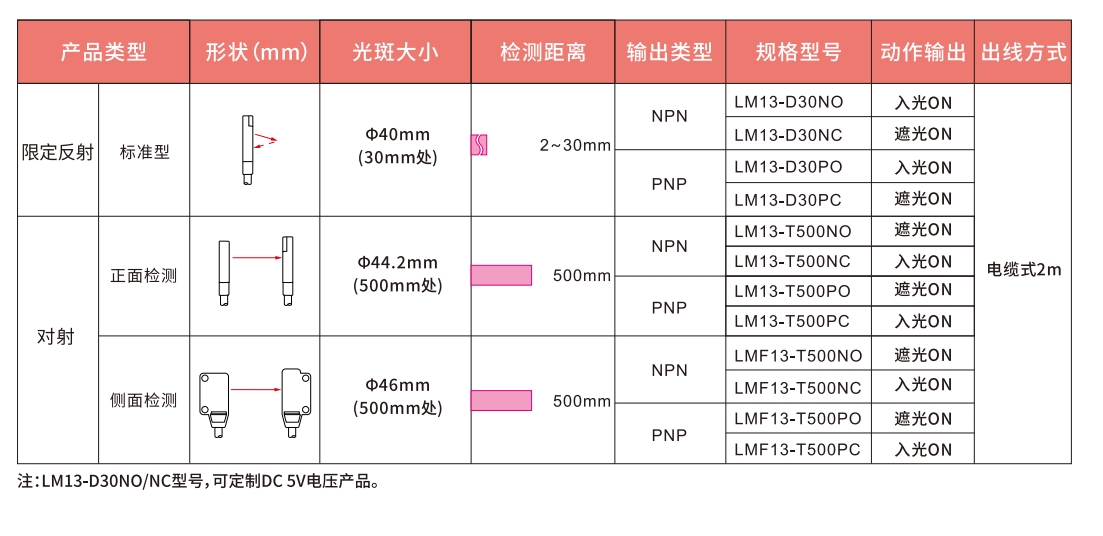

检测方式形状（mm）检测距离NPN型PNP型输出动作
漫反射正面检测1705900604156945.png2~25mm（红光）LM13-D30NOLM13-D30PO入关ON
LM13-D30NCLM13-D30PC遮光ON
对射正面检测1705900612400388.png500mm（红光）LM13-T500NOLM13-T500PO遮光ON
LM13-T500NCLM13-T500PC入关ON
侧面检测1705900620739371.pngLMF13-T500NOLMF13-T500PO遮光ON
LMF13-T500NCLMF13-T500PC入关ON



检测方式漫反射
检测面正面检测
输出动作NPN型遮光时ON
检测距离2mm~25mm
最小检测物体Φ0.1mm铜线(设定距离:10mm)
应差动作距离的15%以下
重复精度(垂直于检测轴)0.1mm以下
电源电压12VDC~24VDC±10%脉动P-P1 0%以下
消耗电流13mA以下
投光元件红色LED
指示灯 电源指示灯:绿色，工作状态指示灯:红色
反应时间5ms
保护结构IP64
使用环境温度-25℃~+55℃℃(注意不可结露、结冰)，存储时:-30~+70℃
使用环境湿度35%RH~85%RH，存储时:35%RH~85%RH
使用环境照明度白炽灯:受光面照明度3.000lx以下
耐电压AC1000V1分钟所有电源接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间，20MQ以上，基于DC500V的高阻表
耐振动频率10Hz~500Hz 双振幅3mm(MAX20G)X，Y和Z方向各2小时
耐冲击加速度500m/S2(约50G)X，Y和Z方向各3次
保护回路浪涌保护回路、短路保护、极性反接保护
材质外壳:PC+ABS，透镜:PMMA
连接方式导线引出型(2m)


LM13-D30NC
直流3线式NPN输出 (漫反射型)
选型手册
  • 选型手册
    选型手册
    LM13系列 超薄型光电传感器
    下载
说明书
  • 说明书
    说明书
    LM13系列 超薄型光电传感器产品说明书
    下载
CAD
  • CAD
    CAD
    LM13系列 超薄型光电传感器产品3D数模
    下载
