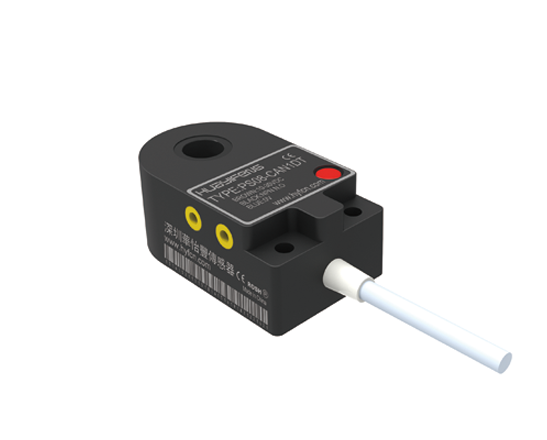

PS08-CAN1DT

多孔径可选

内孔直径从3至100mm，多种孔径可供选择，满足您的各种需求。

高分辨率

适合检测快速通过的细小金属物体最小0.3mm，可检测螺丝或弹的快速通过。

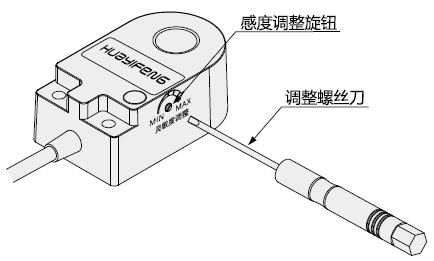

灵敏度可调节

检测感度灵敏度大小可调节，检测率100%，零漏检率

脉冲延时

输出脉冲延时，适用各种控制器。

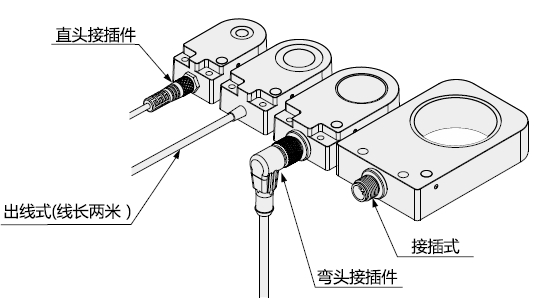

出线方式

备有出线式(标配两米耐曲电、接插式可供选择

抗干扰

带屏蔽功能，可与金属物体并排安装也不相互干扰

保护回路

浪涌保护、负载短路保护、极性反接保护。

防护等级

防水性能达到IP67.

出线方式	内孔尺寸	NPN型	PNP型	输出动作
出线式	3.5	PS03-CAN1DT	PS03-CAP1DT	常开
出线式		PS03-CAN2DT	PS03-CAP2DT	常闭
接插式		PS03-CAN1DT-J	PS03-CAP1DT-J	常开
接插式		PS03-CAN2DT-J	PS03-CAP2DT-J	常闭
出线式	5.5	PS05-CAN1DT	PS05-CAP1DT	常开
出线式		PS05-CAN2DT	PS05-CAP2DT	常闭
接插式		PS05-CAN1DT-J	PS05-CAP1DT-J	常开
接插式		PS05-CAN2DT-J	PS05-CAP2DT-J	常闭
出线式	6.5	PS06-CAN1DT	PS06-CAP1DT	常开
出线式		PS06-CAN2DT	PS06-CAP2DT	常闭
接插式		PS06-CAN1DT-J	PS06-CAP1DT-J	常开
接插式		PS06-CAN2DT-J	PS06-CAP2DT-J	常闭
出线式	8.5	PS08-CAN1DT	PS08-CAP1DT	常开
出线式		PS08-CAN2DT	PS08-CAP2DT	常闭
接插式		PS08-CAN1DT-J	PS08-CAP1DT-J	常开
接插式		PS08-CAN2DT-J	PS08-CAP2DT-J	常闭
出线式	10.5	PS10-CAN1DT	PS10-CAP1DT	常开
出线式		PS10-CAN2DT	PS10-CAP2DT	常闭
接插式		PS10-CAN1DT-J	PS10-CAP1DT-J	常开
接插式		PS10-CAN2DT-J	PS10-CAP2DT-J	常闭
出线式	12.5	PS12-CAN1DT	PS12-CAP1DT	常开
出线式		PS12-CAN2DT	PS12-CAP2DT	常闭
接插式		PS12-CAN1DT-J	PS12-CAP1DT-J	常开
接插式		PS12-CAN2DT-J	PS12-CAP2DT-J	常闭
出线式	15.5	PS15-CAN1DT	PS15-CAP1DT	常开
出线式		PS15-CAN2DT	PS15-CAP2DT	常闭
接插式		PS15-CAN1DT-J	PS15-CAP1DT-J	常开
接插式		PS15-CAN2DT-J	PS15-CAP2DT-J	常闭
出线式	16.5	PS16-CAN1DT	PS16-CAP1DT	常开
出线式		PS16-CAN2DT	PS16-CAP2DT	常闭
接插式		PS16-CAN1DT-J	PS16-CAP1DT-J	常开
接插式		PS16-CAN2DT-J	PS16-CAP2DT-J	常闭
出线式	22.5	PS22-CAN1DT	PS22-CAP1DT	常开
出线式		PS22-CAN2DT	PS22-CAP2DT	常闭
接插式		PS22-CAN1DT-J	PS22-CAP1DT-J	常开
接插式		PS22-CAN2DT-J	PS22-CAP2DT-J	常闭
出线式	25.5	PS25-CAN1DT	PS25-CAP1DT	常开
出线式		PS25-CAN2DT	PS25-CAP2DT	常闭
接插式		PS25-CAN1DT-J	PS25-CAP1DT-J	常开
接插式		PS25-CAN2DT-J	PS25-CAP2DT-J	常闭
出线式	30.5	PS30-CAN1DT	PS30-CAP1DT	常开
出线式		PS30-CAN2DT	PS30-CAP2DT	常闭
接插式		PS30-CAN1DT-J	PS30-CAP1DT-J	常开
接插式		PS30-CAN2DT-J	PS30-CAP2DT-J	常闭
出线式	35.5	PS35-CAN1DT	PS35-CAP1DT	常开
出线式		PS35-CAN2DT	PS35-CAP2DT	常闭
接插式		PS35-CAN1DT-J	PS35-CAP1DT-J	常开
接插式		PS35-CAN2DT-J	PS35-CAP2DT-J	常闭
出线式	43.5	PS43-CAN1DT	PS43-CAP1DT	常开
出线式		PS43-CAN2DT	PS43-CAP2DT	常闭
接插式		PS43-CAN1DT-J	PS43-CAP1DT-J	常开
接插式		PS43-CAN2DT-J	PS43-CAP2DT-J	常闭
出线式	55.5	PS55-CAN1DT	PS55-CAP1DT	常开
出线式		PS55-CAN2DT	PS55-CAP2DT	常闭
接插式		PS55-CAN1DT-J	PS55-CAP1DT-J	常开
接插式		PS55-CAN2DT-J	PS55-CAP2DT-J	常闭
出线式	75.5	PS75-CAN1DT	PS75-CAP1DT	常开
出线式		PS75-CAN2DT	PS75-CAP2DT	常闭
接插式		PS75-CAN1DT-J	PS75-CAP1DT-J	常开
接插式		PS75-CAN2DT-J	PS75-CAP2DT-J	常闭
出线式	100.5	PS100-CAN1DT	PS100-CAP1DT	常开
出线式		PS100-CAN2DT	PS100-CAP2DT	常闭
接插式		PS100-CAN1DT-J	PS100-CAP1DT-J	常开
接插式		PS100-CAN2DT-J	PS100-CAP2DT-J	常闭

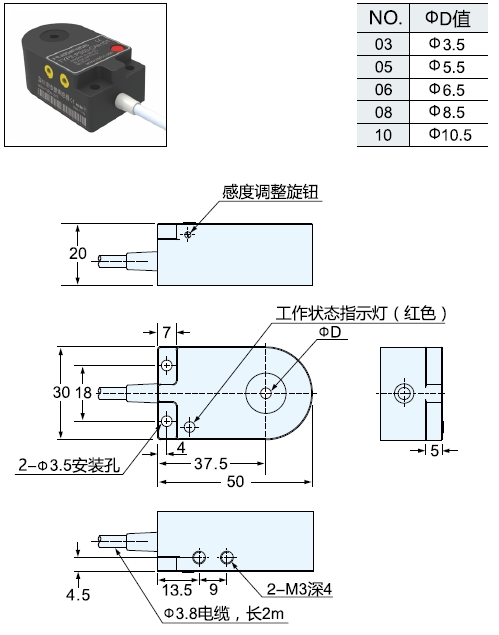

内孔尺寸	8.5mm
最小检测物体( 铁)	0.6mm±1%
检测物体	磁性金属(非磁性金时最小检测物体积增大)
应答频率	10HZ
电源电压	10-30VDC
泄漏电流	0.8mA以下
开关容量	3-100mA
残留电压	3V以下(负裁电流100mA、导线长2m时)
显示灯	动作指示灯 (红色)
动作形态	1型: 常开N.O 2型: 常闭N.C
保护回路	浪涌保护回路、短路保护、极性反接保护
环境温度	动作时:-25~+70C 保持时:-40~85C (不结冰、不结露)
环境湿度	动作时、保存时:各35~95%RH (不结露)
绝缘阻抗	50MΩ以上(DC500V兆欧表)充电部与外壳间
耐电压	AC1000V50/60HZ1min充电部与外壳间
振动( 耐久)	10~55HZ上下振幅1.5mmX/Y/Z方向2h
冲击(耐久 )	500m/s2X、Y、Z方向各10次
保护构造	IP67
连接方式	导线引出式（标准2米延长）
外壳材质	PC
