CSF31-E04PC

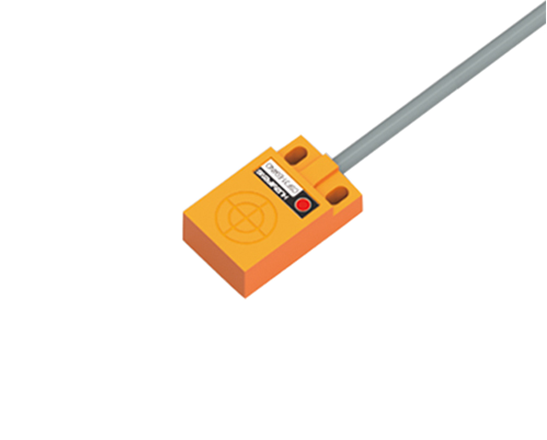

电容式接近传感器
CSF31-E04PC
  • 可检测各种材质

  • 高效节省空间

  • 检测距离可调

  • 保护等级IP67

  • 配备两米耐曲折电缆

可检测各种材质
可以检测金属,塑料,液体等不同物质,检测时不受物体透明度、颜色.光泽度或表面特性的影响,应用广泛。
高效节省空间
采用扁平设计,可以安装在受保护的位置或紧靠着过程而安装,而且可直接安装至金属面,有效的节省安装空间。
检测距离可调
备有灵敏度调节电位器可以方便的调节检测距离的规格。
稳定耐用
采用非接触式感应原理,具有超长的使用寿命和出色的过程安全性。
保护等级IP67
实现了IP67保护构造,优异的耐水和耐油性能。
出线方式
配备两米耐曲折电缆
形状形状尺寸检测距离NPN型PNP型输出动作
1705975592154324.png18x30mm4mmCSF31-E04NOCSF31-E04PO常开
CSF31-E04NCCSF31-E04PC常闭

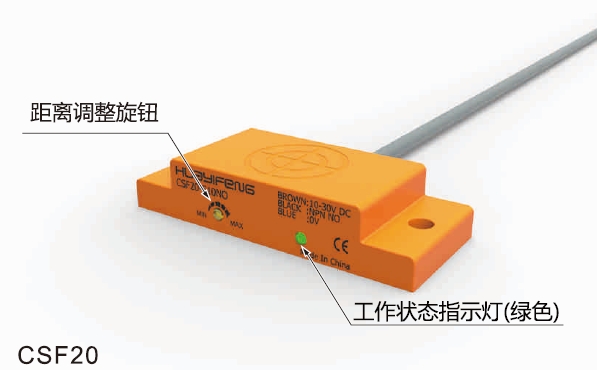

1705975609867290.png50x20mm2-10mmCSF20-E10NOCSF20-E10PO常开
CSF20-E10NCCSF20-E10PC常闭


注:检测距离固定型,无调整旋钮

10mmCSF20-E10NO-ACSF20-E10PO-A常开
CSF20-E10NC-ACSF20-E10PC-A常闭
1705975657896351.png30x50mm5mmCSF35-E05NOCSF35-E05PO常开
CSF35-E05NCCSF35-E05PC常闭
1705975678385835.png37x25mm8mmCSF32-E08N1P2NPN常开+PNP常闭
CSF32-E08N2P1NPN常开+PNP常闭
1705975699417667.png50x20mm8mmCSF52-E08N1P2NPN常开+PNP常闭
CSF52-E08N2P1NPN常开+PNP常闭

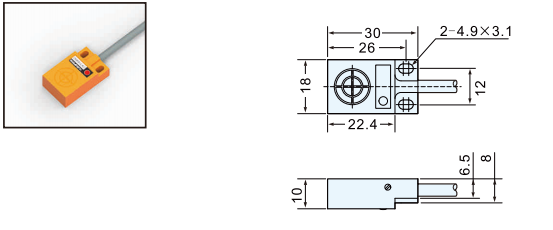

外观规格18x30mm
额定距离Sn4mm(多圈可调)
确保距离Sa0- 4mm
电源电压10~30V DC
检测物体( 铁)30x30x1t
开关点偏移[%/Sr]≤±20%
迟滞范围[%/Sr]<15%
重复误差<1.0%
负荷电流≤100mA
残留电压<1.5V
消耗电流<10mA
开关频率50Hz
保护回路浪涌保护回路、短路保护、极性反接保护
环境温度/湿度-25°C-70°C
耐高压1000V/AC 50/60Hz 60s
绝缘阻抗250MΩ(500VDC)
振动(耐久 )10~55Hz上下振幅1.5mmX/Y/Z各方向2h
冲击(耐久)500m/S2X/Y/Z各方向3次
保护等级IP67
外壳材质PBT


CSF31-E04PC

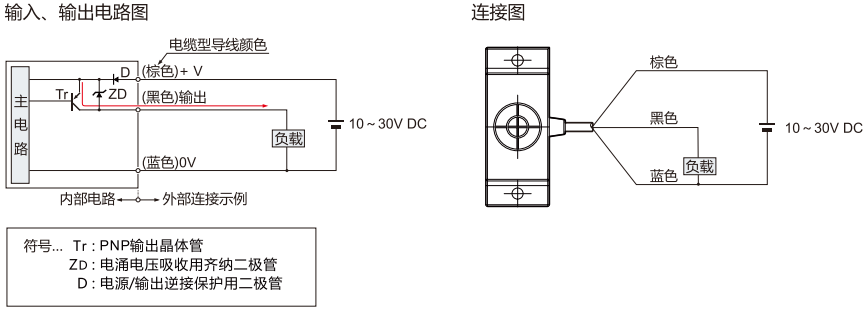

直流3线式PNP输出
