CSF32-E08N2P1
CSF32-E08N2P1
电容式接近传感器

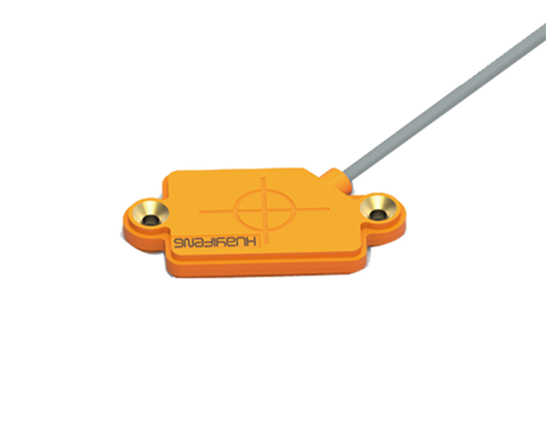

CSF32-E08N2P1

  • 可检测各种材质

  • 高效节省空间

  • 检测距离可调

  • 保护等级IP67

  • 配备两米耐曲折电缆

产品咨询
概述
种类
技术参数

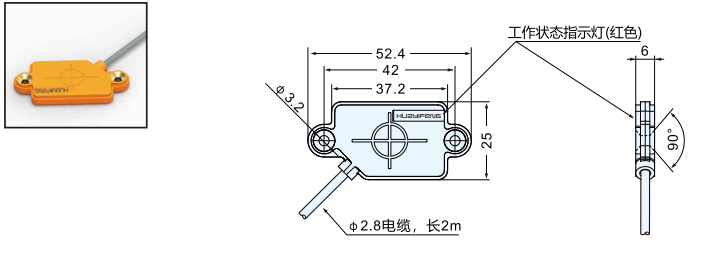

尺寸图
接线图
下载
可检测各种材质
可以检测金属，塑料，液体等不同物质，检测时不受物体透明度、颜色.光泽度或表面特性的影响，应用广泛。
高效节省空间
采用扁平设计,可以安装在受保护的位置或紧靠着过程而安装，而且可直接安装至金属面，有效的节省安装空间。
检测距离可调
备有灵敏度调节电位器可以方便的调节检测距离的规格。
稳定耐用
采用非接触式感应原理，具有超长的使用寿命和出色的过程安全性。
保护等级IP67
实现了IP67保护构造，优异的耐水和耐油性能。
出线方式
配备两米耐曲折电缆
形状形状尺寸检测距离NPN型PNP型输出动作
1705975592154324.png18x30mm4mmCSF31-E04NOCSF31-E04PO常开
CSF31-E04NCCSF31-E04PC常闭
1705975609867290.png50x20mm2-10mmCSF20-E10NOCSF20-E10PO常开
CSF20-E10NCCSF20-E10PC常闭


注：检测距离固定型，无调整旋钮

10mmCSF20-E10NO-ACSF20-E10PO-A常开
CSF20-E10NC-ACSF20-E10PC-A常闭
1705975657896351.png30x50mm5mmCSF35-E05NOCSF35-E05PO常开
CSF35-E05NCCSF35-E05PC常闭
1705975678385835.png37x25mm8mmCSF32-E08N1P2NPN常开+PNP常闭
CSF32-E08N2P1NPN常开+PNP常闭
1705975699417667.png50x20mm8mmCSF52-E08N1P2NPN常开+PNP常闭
CSF52-E08N2P1NPN常开+PNP常闭



外观规格25x52x6mm
额定距离Sn8mm
确保距离Sa0~5.5mm
电源电压10-30VDC
检测物体(铁)30x30x1t
开关点偏移[%/Sr]≤±15%
迟滞范围[%/Sr]3~20%
重复误差≤±5%
负荷电流<100mA
残留电压≤3V
消耗电流≤15mA
开关频率<35Hz
保护回路浪涌保护回路、短路保护、极性反接保护
环境温度/湿度-25C-70C，35-95%RH
耐高压1000V/AC 50/60Hz 60s
绝缘阻抗≥250MΩ(500VDC）
振动( 耐久 )10~55Hz上下振幅1.5mmX/Y/Z各方向2h
冲击(耐久)500m/s2X/YIZ各方向3次
保护等级IP67
外壳材料PBT


CSF32-E08N2P1
直流3线式NPN+PNP输出
选型手册
  • 选型手册
    选型手册
    CSF系列 扁平型电容接近传感器
    下载
说明书
  • 说明书
    说明书
    CSF系列 扁平型电容接近传感器产品说明书
    下载
CAD
  • CAD
    CAD
    CSF系列 扁平型电容接近传感器产品3D数模
    下载
