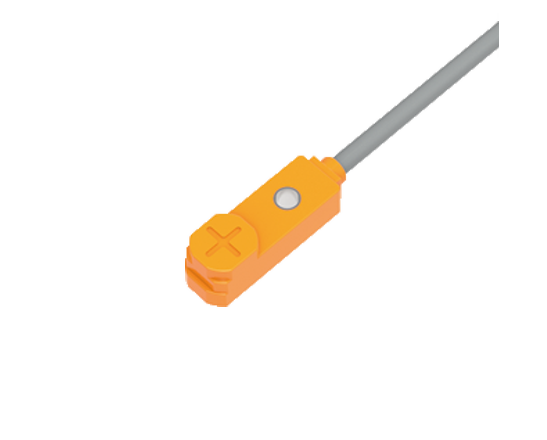

PX10-W03PC
PX10-W03PC
电感式接近传感器
PX10-W03PC

  • 有上端检测/前端检测

  • 可安装在任何地方

  • 安装孔增加金属环

  • 备有耐弯曲电缆型

  • 保护等级IP67

产品咨询
概述
种类
技术参数
尺寸图
接线图
配件
下载
安装方式
有上端检测/前端检测
可安装在任何地方
传感器只有指尖大小，不受安装空间的限制
安装孔增加金属环
安装孔带有金属环，可放心使用安装，避免过紧而损坏传感器
备有耐弯曲电缆线
耐弯曲性能提高10倍（与以往对比）。最适用于机器人手臂等的可动部
保护等级IP67
实现了IP67保护构造，优异的耐水和耐油性能
规格形状检测距离NPN型PNP型输出动作
上端检测1705909526736841.png2.5mmPX08-W02NOPX08-W02PO常开
PX08-W02NCPX08-W02PC常闭
前端检测1705909763455455.pngPX08-H02NOPX08-H02PO常开
PX08-H02NC
PX08-H02PC常闭
上端检测1705909954530583.png3mmPX10-W03NOPX10-W03PO常开
PX10-W03NCPX10-W03PC常闭
上端检测1705909969465969.png4mmPX12-W04NOPX12-W04PO常开
PX12-W04NCPX12-W04PC常闭
前端检测1705909982817370.pngPX12-H04NOPX12-H04PO常开
PX12-H04NCPX12-H04PC常闭
上端检测1705910001803621.png5mmPX15-W05NOPX15-W05PO常开
PX15-W05NCPX15-W05PC常闭
前端检测1705910036255389.pngPX15-H05NOPX15-H05PO常开
PX15-H05NCPX15-H05PC常闭



检测面上端检测型
最大工作距离3.0mm±10%
稳定检测范围0~2mm
标准检测物体( 铁)8x8x1mm
可检测物体磁性金属
应差20%
重复精度＜3%（Sr）
电源电压10~30V DC
残余电压1.5V
负载电流100mA
漏电流1mA
消耗电流＜15mA
开关频率500Hz
输出模式NO/NC/PO/PC
响应时间2ms
指示灯动作指示灯(红色)
保护回路短路保护，极性反接保护，浪涌保护回路
使用环境温度-10°C~+55C、存储时:-40~+85C
使用环境湿度35~85%RH存储时: 35~95%RH
耐电压AC1,000V 50/60Hz 1min 充电部整体与外壳间
绝缘电阻50MΩ以上 (DC500V兆欧表)充电部整体与外壳间
振动(耐久)10~55Hz上下振幅1.5mm X、Y、Z各方向2h
冲击( 耐久 )500m/s2X、Y、Z各方向3次
保护结构IP67
材质PBT
电缆导线引出型(标准导线长2mm)


PX10-W03PC
直流3线式PNP输出
品名形状型号备注
PX8-W/H型用安装支架




PX-S08另售
PX10-W/H型用安装支架




PX-S10另售


支架尺寸图


选型手册
  • 选型手册
    选型手册
    PX系列 小方型接近传感器
    下载
说明书
  • 说明书
    说明书
    PX系列 小方型接近传感器产品说明书
    下载
CAD
  • CAD
    CAD
    PX系列 小方型接近传感器产品3D数模
